塑料管轉子流量計原理

發布日期：2020-10-29 06:25:03 作者：森菱儀表來源：m.m62e.com 瀏覽：3509

導讀：淮安森菱儀表有限公司為您提供：塑料管轉子流量計廠家性能參數表，工作原理與量程，安裝尺寸圖紙與接線，測量與故障作用，如果您對塑料管轉子流量計型號、價格選型與樣本說明書手冊感興趣，請聯系我們！！！

產品特點

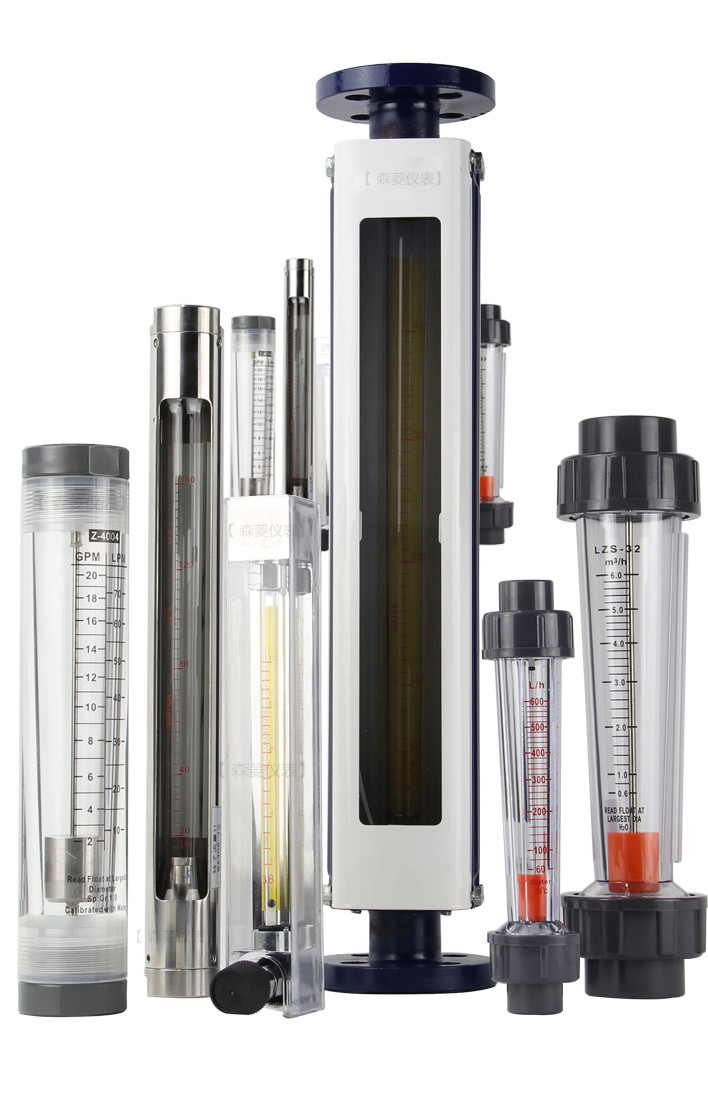

LZB/S塑料管轉子流量計錐管等主部件均由AS、ABS塑料制成，有較好的耐腐性能，產品還具有結構合理、體積小、重量輕、錐管不易破碎等特點，塑料管轉子流量計可廣泛應用于化工、環保、食品等工業部門。

產品工作原理

　　塑料管轉子流量計的主要測量元件為一根小端向下，大端向上垂直安裝的錐形塑料管及其在內可以上下移動的浮子。當流體自下而上流經錐形塑料管時，在浮子上下之間產生壓差，浮子在此差壓作用下上升。當使浮子上升的力與浮子所受的重力，浮力及粘性力三的合力相等時，浮子處于平衡位置。因此，流經流量計的流體流量與浮子上升高度，即與流量計的流通面積之間存在著一定的比例關系，浮子的位置高度可作為流量量度。

產品原理型號

通徑DN （mm）	型號	測量范圍		椎管長度（m）	精度等級		允許被測液體狀態
		水20℃	空氣		LZB/LZJ	LZB-（）F	溫度（℃）	壓力
			20℃，10132SPa					（MPa）
2	LZB-2	0.4~4ml/min	6~60ml/min	160	1.5:2.5	2.5:4	-20~+120	≤0.4
		0.6~6ml/min	10~100ml/min
		1.0~10ml/min	16~160ml/min
		1.6~16ml/min	25~250ml/min
3	LZB-3	2.5~25ml/min	40~400ml/min
		4~40ml/min	60~600ml/min
		6~60ml/min	100~1000ml/min
		10~100ml/min	160~1600ml/min
4	LZB-4 LZB-4F	（1~10）L/h	（16~160）L/h
		（1.6~16）L/h	（25~250）L/h
		（2.5~25）L/h	（40~400）L/h
6	LZB-6 LZJ-6F	（2.5~25）L/h	（40~400）L/h
		（4~40）L/h	（60~600）L/h
		（6~60）L/h	（100~1000）L/h
10	LZB-10 LZJ-10F	（6~60）L/h	（100~1000）L/h			2.5		≤0.6
		（10~100）L/h	（160~1600）L/h
		（16~160）L/h	（250~2500）L/h
15	LZB-15 LZJ-15F	（16~160）L/h	（0.25~2.5）m³/h	350
		（25~250）L/h	（0.4~4）m³/h
		（40~400）L/h	（0.6~6）m³/h
25	LZB-25 LZJ-25F	（40~400）L/h	（1~10）m³/h
		（60~600）L/h	（1.6~16）m³/h
		（100~1000）L/h	（2.5~25）m³/h
40	LZB-40 LZJ-40F	（160~1600）L/h	（4~40）m³/h	430
		（250~2500）L/h	（6~60）m³/h
50	LZB-50 LZJ-50F	（0.4~4）m³/h	（10~100）m³/h	450
		（0.6~6）m³/h	（16~160）m³/h
80	LZB-80 LZB-80F	（1~10）m³/h	（50~250）m³/h	500				≤0.4
		（1.6~16）m³/h	80~400）m³/h
100	LZB-100 LZB-100F	（5~25）m³/h	（120~600）m³/h
		（8~40）m³/h	（200~1000）m³/h
